モデル: CDH1 MP5 160/110-840
ブランド: グオユエ
Origin: 中国
保証期間: 1。5年
保証対象外のサービス: ビデオテクニカルサポート, オンラインサポート
原産地: 中国
サービスシステム: オンラインサポート, ビデオテクニカルサポート
最大ストローク: その他
チューブ内径: 160mm
カスタマイズをサポート: OEM, ODM
The file is encrypted. Please fill in the following information to continue accessing it

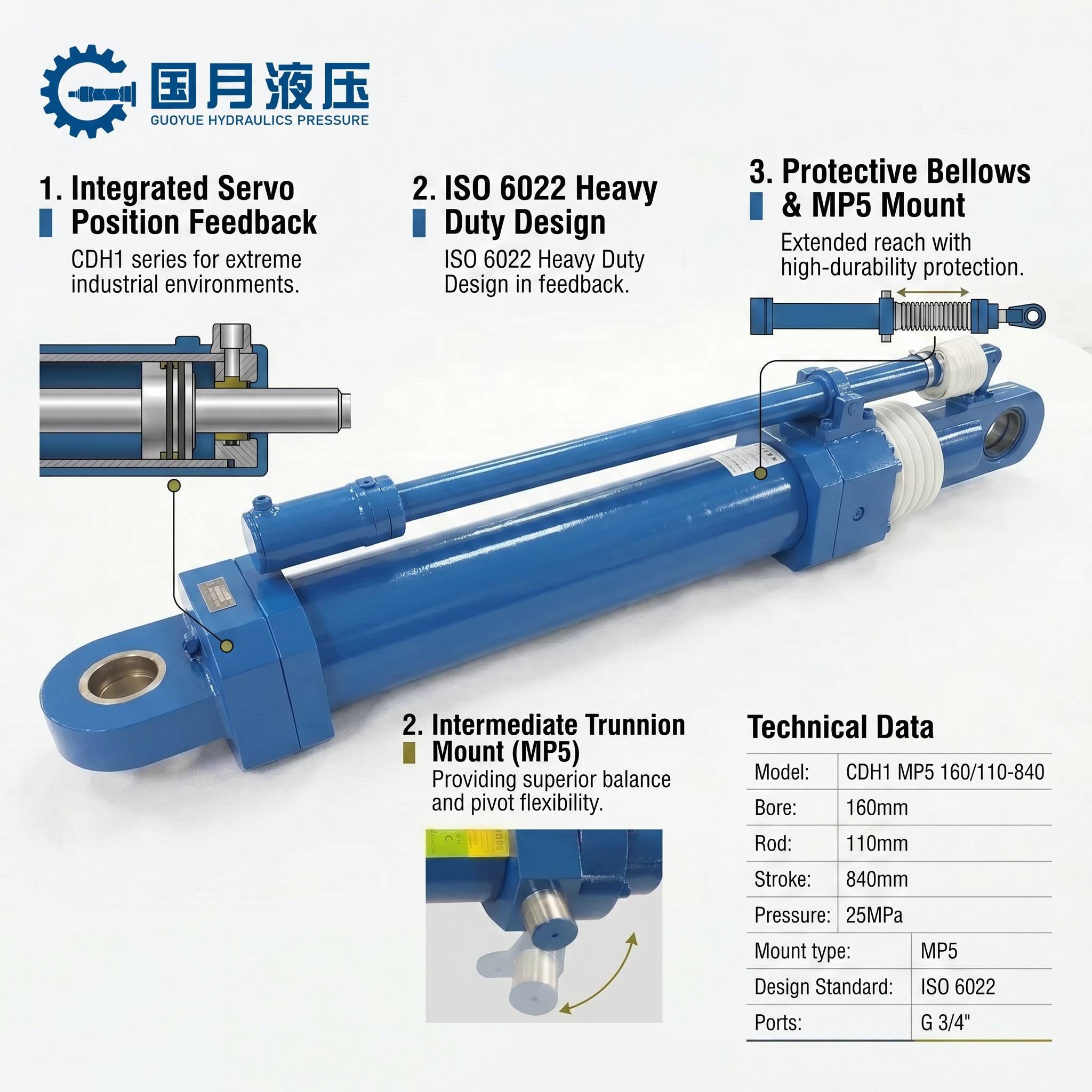

CSシリーズ 油圧シリンダ、ポジションシステム付ミルタイプ、センシングラウンドシリンダ、リニアフィードバックシリンダ、スマートミルシリンダ
規格準拠: ISO 6022 および DIN 24333 規格に従って製造。重工業における高精度サーボ油圧アプリケーション向けに特別に設計されています。
精密制御: 統合された外部変位トランスデューサー (位置センサー) アセンブリを装備し、閉ループ制御のためのリアルタイムの高精度位置フィードバックを提供します。
コア仕様：ボア160mm / ロッド110mm / ストローク840mm。
圧力定格: 公称圧力 250 Bar (25 MPa)。静的テスト圧力 375 Bar。
取り付けスタイル: 角度のずれに対応し、スムーズな直線運動を保証する球面ベアリングを備えた MP5 リア クレビス。
環境保護: 製錬/鋳造現場での研磨粉塵や熱から硬質クロムメッキロッドを保護する、高耐久性の保護ベローズ (ロッドブーツ) が含まれています。
ロッド品質: C45 鋼ロッド、高周波焼入れおよび硬質クロムメッキ (30 ～ 50 μ m、Ra ≤ 0.4 μ m) により、高周波動作下での寿命を最大化します。
互換性: Rexroth CDH1/CGH1 サーボ シリーズと 100% 寸法互換性があります。
| Item | Specifications |
| Model | CDH1 MP5 160/110-840 (Servo) |
| Series | CDH1 Heavy Duty Mill Type |
| Standard | ISO 6022 / DIN 24333 |
| Bore Size | 160 mm |
| Rod Size | 110 mm |
| Stroke | 840 mm |
| Mounting Style | MP5 (Rear Clevis with Spherical Bearing) |
| Sensor Type | External Linear Displacement Transducer |
| Protection | High-Temp Resistant Bellows (Rod Boot) |
| Nominal Pressure | 250 Bar (25 MPa) |
| Operating Temp | -20°C to +80°C |
