多段式第3段ブームシリンダー

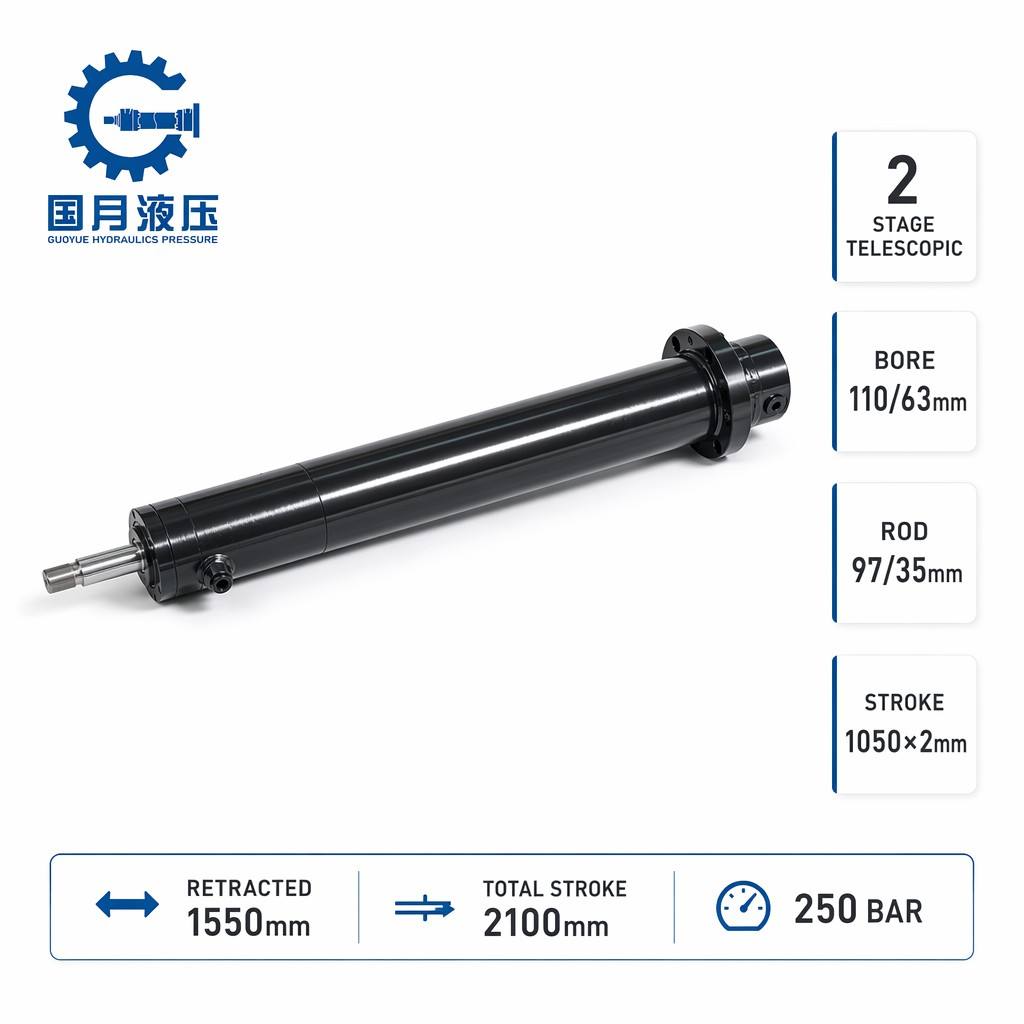

仕様：2段伸縮式、ステージ1 ボア110mm×ロッド97mm×ストローク1050mm、ステージ2 ボア63mm×ロッド35mm×ストローク1050mm、引込み時1550mm、トータルストローク2100mm、工作機械用多段シリンダ

伸縮式油圧シリンダ、マルチセクション油圧シリンダ、マルチステージ油圧シリンダ

順次ステージ展開—内側ステージ 2 が伸長を開始する前に、外側ステージ 1 が最初に 1050 mm ストロークまで伸長し、長距離移動中に高圧キャビティから低圧キャビティに移行する単段アクチュエータに典型的な突然の力の低下を排除します。

後退中心距離 1550mm により、総ストローク 2100mm が実現します。これは、同じ閉じた長さの単段シリンダよりも 35% 長いストロークであり、油圧ステーションの設置面積によってシリンダの取り付けスペースが制限される工作機械の治具にとって重要です。

両方のステージで硬質クロムメッキされたロッド、97 mm のアウター ロッドと 35 mm のインナー ロッド、ダイヤモンド ラッピング後の表面仕上げ Ra は 0.15 μm 未満、毎分 8 ストロークの連続使用での CNC 治具サイクルのポリウレタン U カップ シールと互換性があります。

ステージ間ガイドブッシュは PTFE でライニングされた幅 50 mm、ラジアルクリアランス 0.05 mm で組​​み立て後にホーニング加工されており、全伸長ストロークにわたって表示振れの合計 0.08 mm 未満の同心度を維持します。これは工作機械の位置決め用途の再現性許容範囲内です。

ステージ カラーに機械加工されたテーパー ポート オリフィスによるステージ移行緩衝機能により、ステージ 2 の加圧が開始される前に、ステージ 1 の移動の最後の 15 mm にわたって内側ロッドを 40% 速度低下させます。

最初の試運転中に閉じ込められた空気を排出するために各ステージのエンドキャップにブリードネジがあり、すべてのポートは接着ワッシャーとフランジ面の銅製クラッシュガスケットでシールされ、250 Bar 静電気耐性テストでの浸出漏れを防ぎます。

CNC 立形マシニング センターの油圧治具クランプ、水平ボーリング ミル心押し台クイル エクステンション、搬送ライン パレット クランプ、ガントリー ミル レール クランプ、多軸マシニング センターの自動ツール チェンジャーのシリンダー交換に適用されます。
