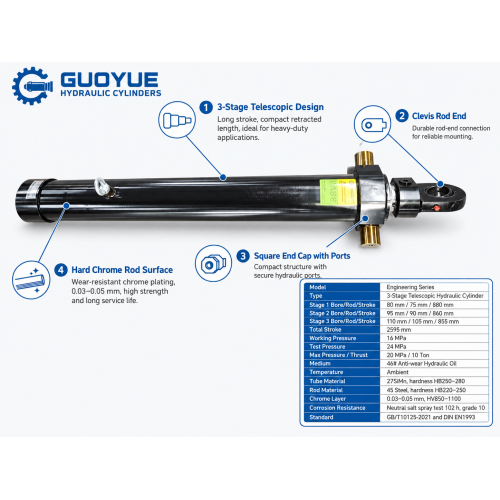

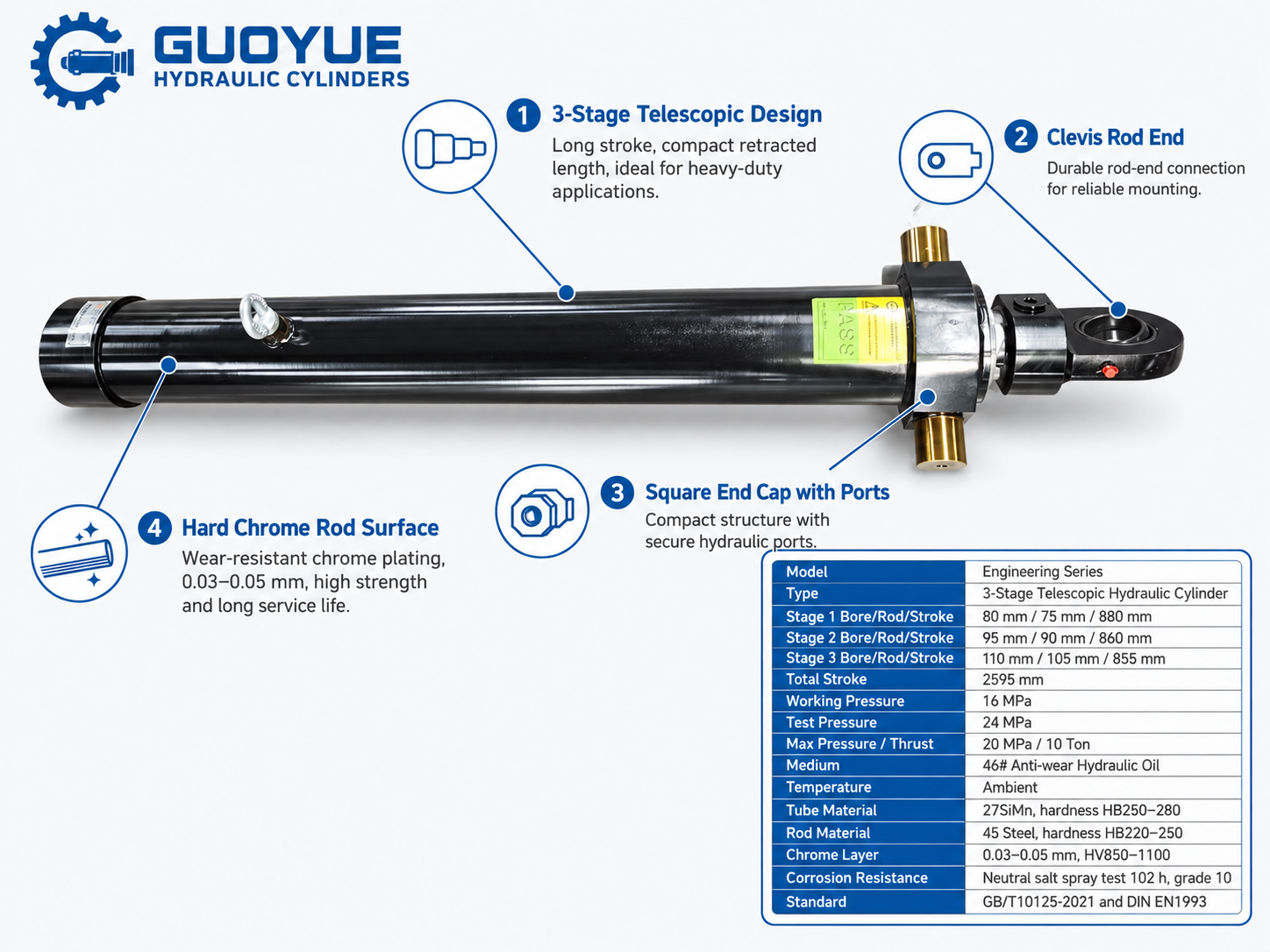

3段伸縮油圧シリンダ

Guoyue 3 ステージ伸縮油圧シリンダは、コンパクトな格納構造内で長い伸長ストロークを必要とする用途向けに設計されています。

総ストローク 2595mm、定格使用圧力 16MPa、指定推力容量 10 トンを備えたこのカスタム油圧シリンダは、産業用リフティングおよび直線運動用途に実用的なソリューションを提供します。

このシリンダーは、精密機械加工された 27SiMn 鋼のバレルとスリーブ、焼き入れおよび焼き戻しされた 45 鋼ピストンロッドコンポーネント、および耐摩耗性と耐食性を向上させる硬質クロムメッキの作業面を備えています。

このシリンダーは、通常の周囲温度条件下で ISO VG 46 耐摩耗性作動油で動作するように設計されており、機器の寸法、取り付け要件、および動作条件に応じてカスタマイズできます。

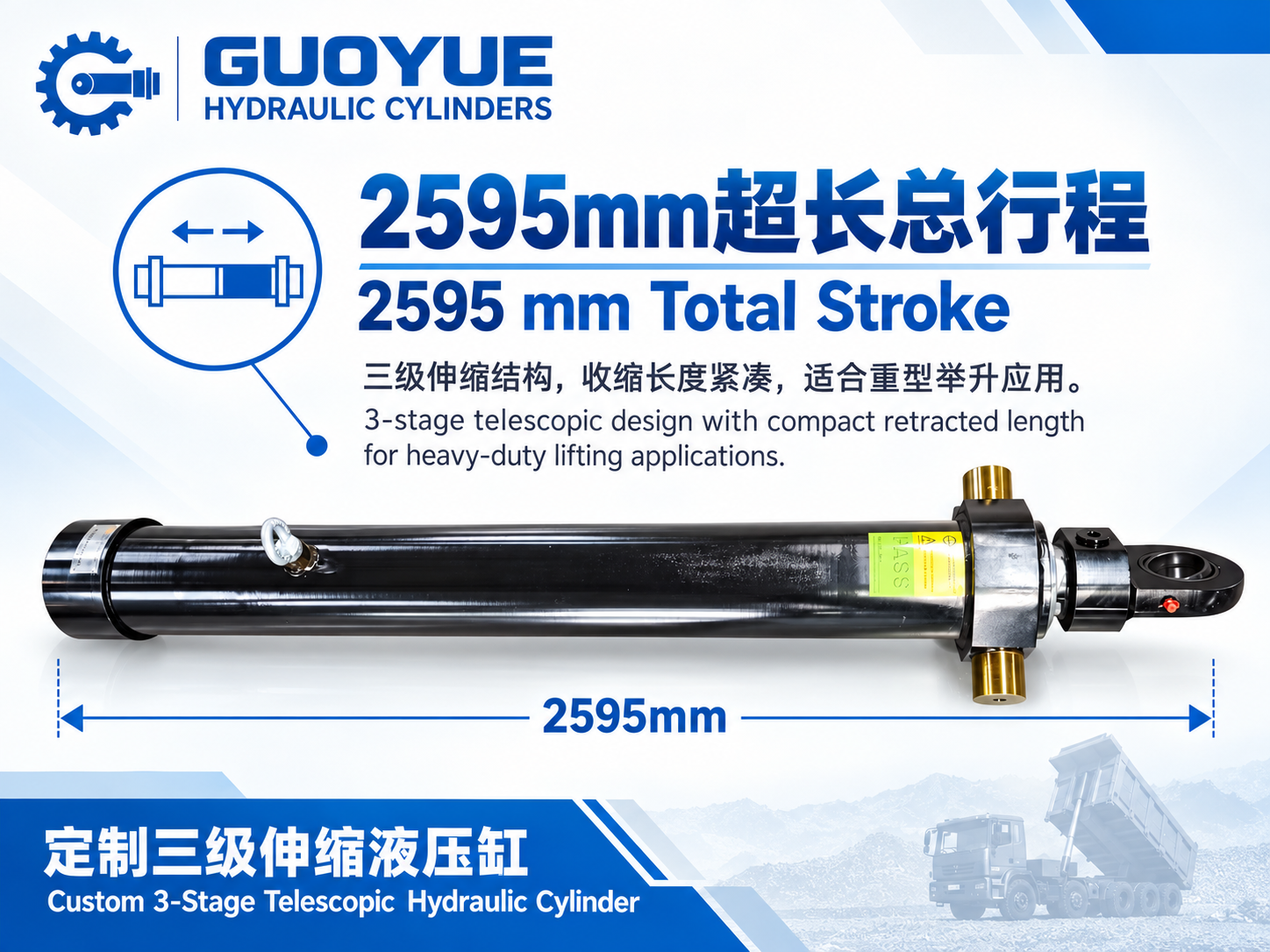

1. 3段伸縮構造

3 つの伸縮ステージにより、コンパクトな格納構成を維持しながら、合わせて 2595 mm の伸長ストロークが得られます。

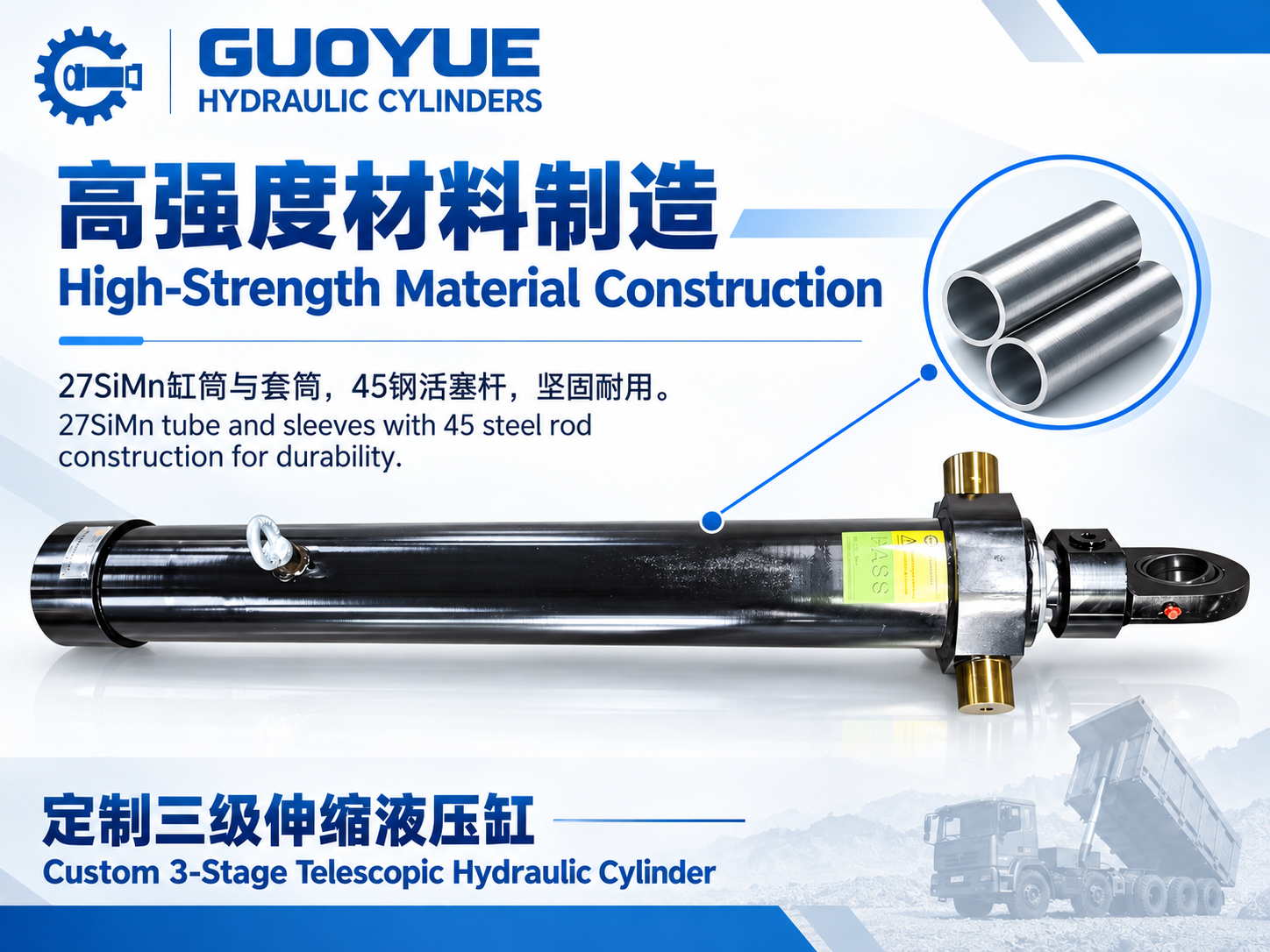

シリンダーバレルとスリーブは、指定された硬度 HB250 ～ 280 の 27SiMn 鋼から製造されています。ピストンロッドのコンポーネントには、指定された硬度 HB220 ～ 250 の焼き入れ焼き戻し済み 45 鋼が使用されています。

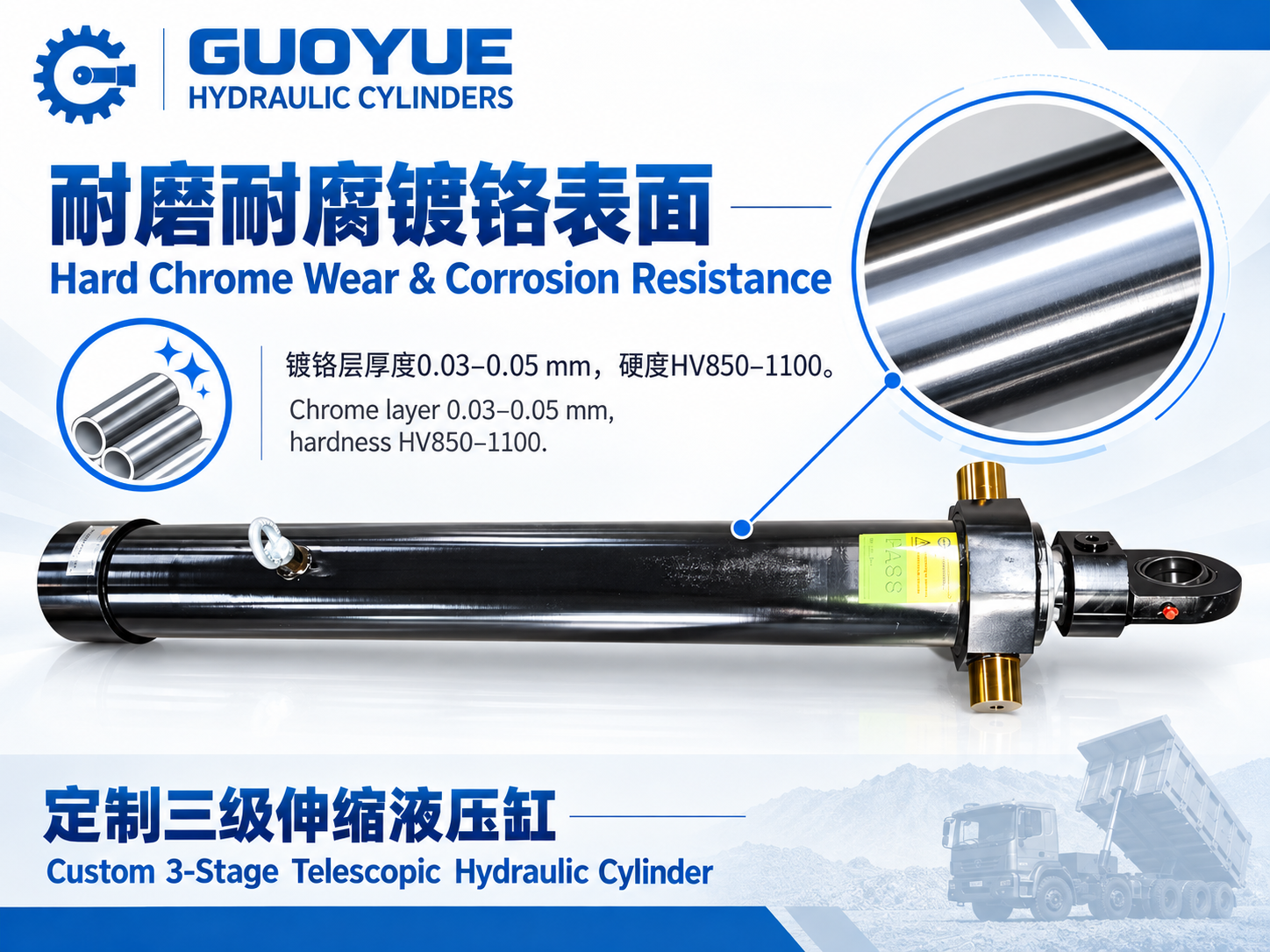

3. 耐摩耗性クロムメッキ

指定されたクロムメッキ表面は、コーティング厚さ 0.03 ～ 0.05 mm、硬度 HV850 ～ 1100 を特徴としており、動作中の表面摩耗を軽減します。

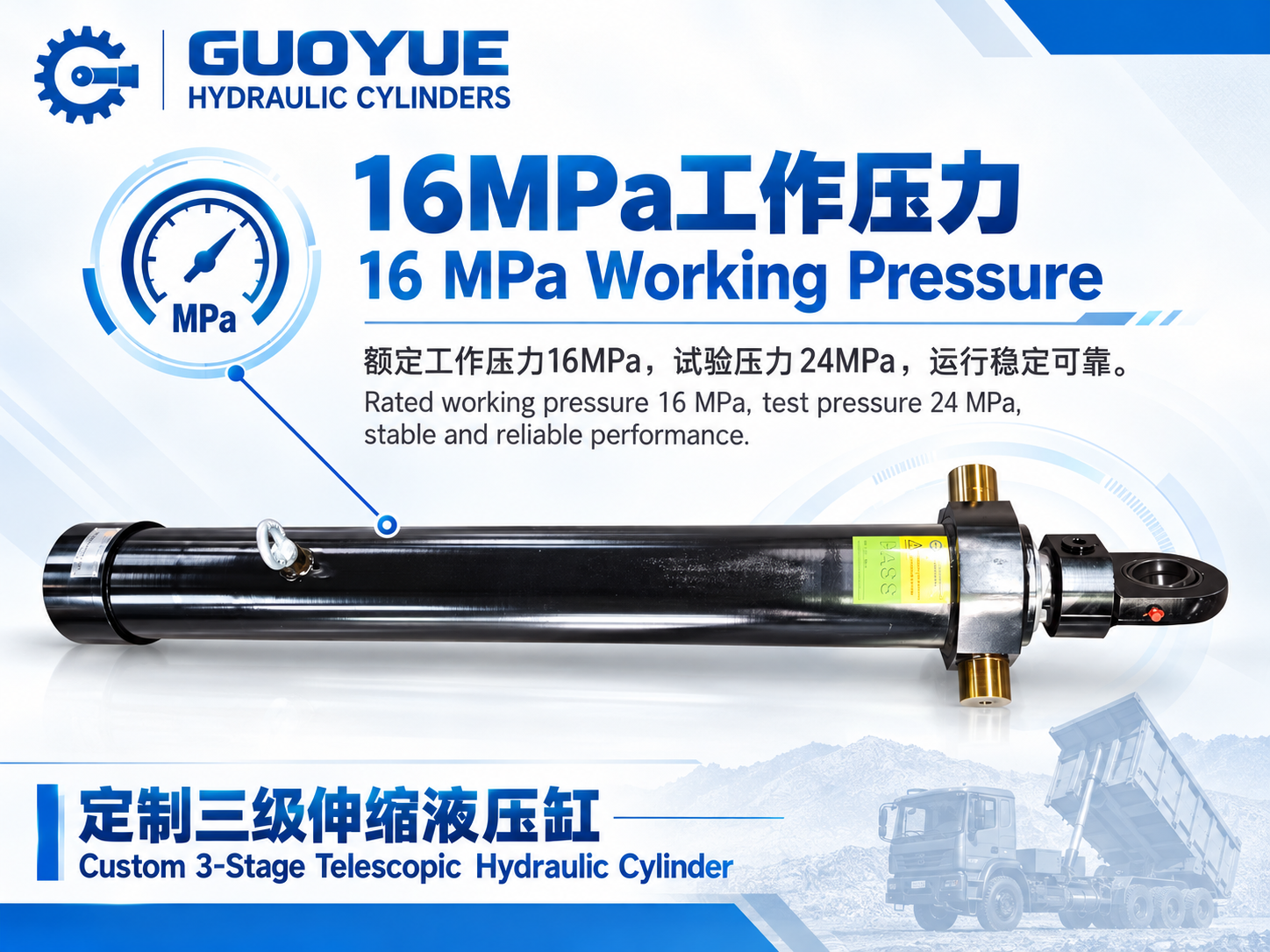

4. 圧力試験

油圧シリンダの定格使用圧力は 16MPa、指定試験圧力は 24MPa です。工場での圧力テストは、合意された検査要件に従って文書化できます。

5. 耐食性

指定された表面処理には、合意された試験および評価基準に従って、必要な腐食評価グレード 10 の 102 時間の中性塩水噴霧試験が含まれます。

6. OEMおよびカスタム製造

Guoyue 油圧シリンダは、産業用途の要件を満たすためにカスタマイズされたボア サイズ、ストローク長、取り付け構造、材料、シーリング ソリューション、および表面処理を提供します。
